Bindsler til søer

SAMMENDRAG

En funktions- og brugsmæssig sammenligning af 8 forskellige fabrikater af halsbindsler til søer er gennemført i 4 besæt­ninger. Alle bindsler var faconbøjede med aftagelig nakke­lås. Bindslerne var udført i 3 størrelser med 3 farvekoder, hvor sort var størst, blå mellemstørrelse og rød mindst.

Bindslerne var fastgjort til kædelås i den ene side af drægtig­hedsbåsene.

Alle bindslerne kunne anvendes til opbinding af søer og gylte.

Jyden type II med én gennemgående kæde på 60 cm gav anledning til for mange gener for dyrene ved ovennævnte monteringsform. (Senere er kædelængden blevet øget).

De røde bindsler fra Asbro og Wagner Domino havde den bedste ud­formning ved anvendelse til sopolte.

Til opbinding af store søer var de sorte bindsler fra Asbro for små (det sorte bindsel er blevet forlænget efter endt afprøvning).

I afprøvningsperioden deformerede bindselsstængerne på en del af bindslerne fra Vendelbo og i mindre grad på bindslerne fra Center Gros (Ryom). Vendelbo udfører i dag bindslerne i en kraftigere kvalitet. Nogle af de nederste øjer på bindslerne fra Egebjerg blev slidt igennem.

Nakkelåsen fra Asbro var lettest at betjene. Bladfjedernakke­låsen fra Jyden var sværest at betjene, specielt ved aftagning.

Nakkelåsene fra Voervadsbro og Ryom (CG) gav i en del tilfælde an­ledning til små sår på soens nakke mellem nakkelås og bind­sels­stænger.

BAGGRUND

Under Den rullende Afprøvning blev der i 1979, i samarbejde med andre institutioner, gennemført en afprøvning af forskellige bind­selstyper. I denne under­søgelse fandt man frem til, at det facon­bøjede hals­bindsel var det bedste på markedet.

For at finde det bedst egnede af de faconbøjede bindsler, igang­satte Den rullende Afprøvning et pilotprojekt i 1987, hvor 4 typer bind­sler indgik. Resultatet fra dette pilotprojekt viste stor forskel på såvel arbejdsvenlighed som funktion.

På et møde med samtlige bindselsfabrikanter blev resul­ta­terne af pilotprojektet fremlagt og forslag blev givet til bedre udformning af bind­slerne.

En afprøvning af alle bindsler på det danske marked blev igang­sat i sidste halvdel af 1988, således at alle fabrikanter havde mulig­hed for at udforme deres bindsler i overensstemmelse med de frem­lagte forslag.

Formål

Det var afprøvningens formål at undersøge forskellige bindsels- og nakkelåstyper med henblik på at finde de bedst egnede typer, samt identificere eventuelle problemer i forbindelse med udform­ningen.

GENNEMFØRELSE

Afprøvningen blev gennemført i 4 besætninger. Der var 8 for­skellige bindselsfabrikater, hvoraf 4 fabrikater blev afprøvet i 2 besæt­ninger, mens 5 fabrikater blev afprøvet i 2 andre paral­lelle be­sætninger. Det ene bindselsfabrikat indgik i alle 4 besæt­ninger som kontrol.

Bindslerne blev udelukkende afprøvet i drægtighedsstalde på søer, gylte og sopolte, for at få et indtryk af bindslernes funktion under forhold, hvor dyrene var i vækst, samtidig med at spredningen på dyrenes størrelse var størst mulig.

Alle bindslerne blev afprøvet med de nakkelåse, som de pågældende firmaer solgte sammen med bindslerne.

Hvert bindselsfabrikat blev benyttet i 40 drægtighedsbåse, hvor kæde­låsen var monteret i den ene side af båsen. Kæden til inven­taret var så lang, som forholdene tillod i den enkelte besætning. Afprøv­ningen har varet ca. 9 måneder, dvs. ca. 3 søer pr. bås i afprøv­ningsperioden.

Opfølgning

Bindsler, der er ændret væsentligt i forhold til de afprø­vede egen­skaber, vil indgå i en senere undersøgelse. Resul­taterne herfra vil blive offentliggjort i en orientering. Varslede ændringer på de enkelte fabrikater er nævnt i Appendix bagest i meddelelsen.

Følgende 8 bindselsfabrikater indgik i afprøvningen:

Fabrikat	Antal str. i nakkelåse	Nakkelås, fabrikat
Asbro	3	Asbro (m/farvekode)
Egebjerg	3	Asbro (m/farvekode)
Fænø	3	Ryom (CG)
Jyden I	3	Ryom (CG)
Jyden II	1	Jyden Bladfjeder
Ryom	3	Ryom (CG)
Vendelbo	3	Ryom (CG)
Voervadsbro	3	Voervadsbro
Wagner Domino	3	Asbro (u/farvekoder)

Tekniske data for ovennævnte bindselsfabrikater ses i APPENDIX bagest i meddelelsen.

RESULTAT OG DISKUSSION

Beskrivelse og vurdering af de enkelte bindselsfabrikater

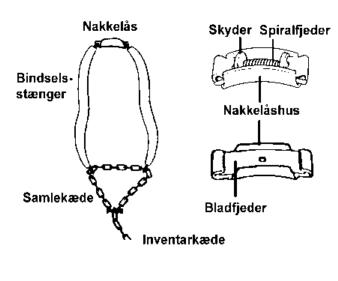

Alle bindselsfabrikanter fremstillede 3 bindelsstørrelser, hvor rød var det mindste bindsel, blå mellemstørrelse og sort det stør­ste bindsel. Alle bindsler var monteret med kæder i hærdet stål. Ved omtale af kæder i det følgende er samlekæden betegnelsen for den kæde, der føres igennem begge bindselsstænger og er fast­gjort til in­ventarkæden. Inventarkæden er således den kæde, der fastgøres til inventaret (se nedenstående principskitse).

De enkelte fabrikater er beskrevet og vurderet på de følgende si­der. På side 13 er givet en samlet vurdering i tabelform.

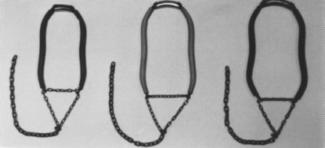

ASBRO

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og lakeret overflade (dyp-lakeret).

Nakke­låsen var Asbros egen model i 3 størrelser med lukket nakke­låshus og spiral­fjedre i rustfrit stål samt skydere i nylon-/plast­materiale i 3 farvekoder (rød, blå og sort).

Vurdering

Bindslerne fastholdt dyrene godt, dog påførte det største bindsel store søer nogen gener, idet det var for kort.

Store øjer forneden på bindselsstængerne be­virkede, at samlekæden kunne bevæge sig frit og dermed hurtigt fastholde soen.

Lakken på bindselsstængerne var ikke slidstærk og forsvandt på udsatte steder efter kort tids brug.

Nakkelåsen fungerede godt og var nem at betjene. Farvekoden gjorde det nemt at skelne mellem nakkelåsstørrelserne.

Nakkelåsen gav i forbindelse med dette bindsel nogle trykninger på soens nakke. Dette skyldtes, at bind­slerne var rela­tivt korte, men også, at næsten hele bindslets vægt hvilede på nakkelåsens flade alene.

Asbro har foretaget følgende ændringer under/efter afprøv­ningen:

Det sorte og blå bindsel er forlænget med henholdsvis 2 cm og 1 cm.

Bindselsstængernes overflade er ændret, så lakken binder bedre.

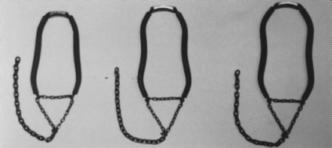

EGEBJERG

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og plastbetrukket overflade (hård plast).

Det sorte bindsel var fra firmaet Voervadsbro.

Nakkelåsen var fra Asbro (beskrevet under Asbros bindsler).

Vurdering

Bindslet fastholdt dyrene rimeligt godt, dog var det vanskeligt at fastholde sopolte, hvilket til dels skyldtes, at samlekæden var for lang på det røde bindsel.

Holdbarheden på de bindsler, der indgik i afprøvningen var god, bortset fra, at nogle få af de nederste øjer på de blå og røde bind­sler blev slidt igennem i afprøvningsperioden. Plastbe­lægningen kunne gå itu ved belastning mod inventaret. Det var nemt at justere bindslet, idet nakkelåsen var nem at be­tjene.

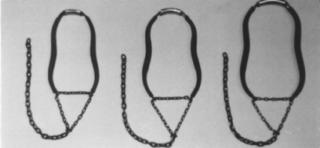

FÆNØ

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og plastbetrukket overflade (hård plast).

Nakkelåsen var CG-modellen fra Center Gros (beskrevet under Ryom­bindslet).

Vurdering

Bindslet var mindre godt til at fastholde dyrene, hvilket især gjorde sig gældende for de røde og blå bindsler. Årsagen var for­modentligt, at samlekæden mellem bindselsstængerne var for lang. Dette forhold gav også anledning til, at nogle dyr trådte op i kæderne.

Små øjer forneden på bindselsstængerne bevir­kede, at kæden havde svært ved at glide igennem disse og dermed "reagere" på soens bevæ­gelser.

Holdbarheden var god, bortset fra at nogle få af de øverste øjer på bindsels­stængerne åbnede sig. Plastbe­lægningen kunne gå itu ved belastning mod inventaret.

Nakkelåsen gav i mindre grad anledning til små sår i nakken mellem nakkelåsen og bindsels­stængerne (årsagsforholdene er beskrevet under Ryom).

JYDEN - type I (øverst) og type II (nederst)

Beskrivelse

Bindslerne var udført af profilbukkede stålrør med udstansede øjer og pulverlakeret overflade (påbrændt).

På type II var inventarkæden ført igennem det ene øje og fastboltet til øjet på den anden bindselsstang. Afstanden mellem bindsels­stængerne på dette bindsel kunne reguleres med en sjækel.

Nakkelåsene var enten Center Gros' CG-model i 3 størrelser (model S) eller Jydens Bladfjeder (model J) i én størrelse.

Vurdering

Type II med 60 cm kæde var ikke egnet til fast­gørelse i inventarlås monteret i den ene side af inventaret, idet kæden var for kort hertil og dermed trak den ene bindselsstang ind mod halsen på soen. Denne type anvendes bedst til glideanker på rør under kryb­ben.

Kædelængden er blevet øget med 15 cm.

Bladfjedernakkelåsen (model J) blev afprøvet sammen med type II bindslet. Den var meget vanskelig at betjene ved aftagning af bindslet, idet bindselsstængerne skulle trykkes mod hinanden for at frigøre nakkelåsen.

Bladfjedernakkelåsen fandtes kun i én stør­relse, hvilket nødvendiggjorde justering ved hjælp af sjæklen på kæden.

Type I med samlekæde og inventarkæde fas­tholdt dyrene godt, dog var forskellen mellem bindslernes størrelse så stor, at det røde bindsel havde en tendens til at sidde stramt på sopolte på grund af kort samlekæde. Det sorte bindsel fungerede bedst på meget store søer.

Lakeringen var holdbar og gav bindslet en glat overflade.

Nakkelåsen (model CG) fra Center Gros gav anledning til små sår i nakken mellem nakkelåsen og bindselsstængerne (årsagsforholdene er beskrevet under Ryom-bindslet).

RYOM/CENTER GROS

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og plastbetrukket overflade (hård plast).

Nakkelåsen i 3 størrelser var Center Gros' egen model (CG) med åbent el-galvaniseret nakkelåshus samt el-galvaniserede spiralfjed­re og skydere.

Inventarkæden føres i 2 forskellige hærdede kædekvaliteter og leveres normalt med ekstra hærdet kæde.

Vurdering

Bindslerne fastholdt søer og gylte godt og havde en god størrelses­for­deling. De røde bindsler fastholdt dog sopolte mindre godt.

Der blev efter ca. 6 måneders brug fundet enkelte bindsler, især blå, hvor stængerne var rettet noget ud, hvilket ændrede bindslets evne til at fastholde dyrene.

I afprøvningen blev anvendt sidemonterede kædelåse. Det kan ikke udelukkes, at fastgørelse midt for soen (under krybben) ville reducere "skævt træk" og dermed deformering af stængerne.

Plastbelægningen kunne gå itu ved belastning mod inventaret.

Nakkelåsen gav nogen anledning til små sår i nakken mellem nakke­låsen og bindselsstængerne. Dette skyldtes, at nakke­låsens frem­skudte underkant enten kunne skrabe mod huden, eller at kanten kunne nive ind mod bindselsstængerne.

VENDELBO

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og plastbetrukket overflade (blød plast).

Nakkelåsen var Center Gros' CG model (beskrevet under Ryom).

Vurdering

Bindslerne fastholdt dyrene rimeligt godt.

De røde bindsler var mindre gode til at fastholde sopolte, hvilket til dels skyldtes, at samlekæden var for lang.

Plastbelægningen kunne glide ned på bindselsstængerne og dermed låse samlekæden, så denne bevægede sig trægt igennem øjerne.

En del af bindslerne, især de blå og røde, blev rettet ud efter kort tids brug, hvorved de fastholdt dyrene mindre godt. Lige­ledes bøjede en del af de øverste øjer på bindselsstængerne.

Det kan ikke udelukkes, at fastgørelse midt for soen ville reducere graden af deformering på grund af ændret trækretning.

Den bløde plastbelægning kunne revne ved belastning mod inventaret. Nakkelåsen gav anledning til små sår mellem nakkelås og bindsels­stænger (årsagsforholdene er beskrevet under Ryom-bindslet).

Vendelbo udfører i dag bindslerne i en kraftigere kvalitet.

VOERVADSBRO

Beskrivelse

Bindselsstængerne var udført af profilbukkede stålrør med påsvej­sede øjer og plastbetrukket overflade (hård plast).

Nakkelåsen var Voervadsbros egen model i 3 størrelser, hvor nakke­låshus, spiral­fjedre og skydere var udført i el-galvaniseret stål.

Vurdering

Bindslerne havde en god pasform og fastholdt dyrene godt. Det røde bindsel fastholdt sopolte mindre godt, hvilket formodentligt skyldtes, at samlekæden mellem bindselsstængerne var for lang.

Plastbelægningen kunne gå itu ved belastning mod inventaret.

Nakkelåsen (Voervadsbro) gav bindslet meget lidt smidighed, og der var i højere grad tendens til, at dyrene fik små sår i nakken mellem bindselsstængerne og nakkelåsen. Dette skyldtes, enten at nakkelåsens fremskudte underkant kunne skrabe mod huden, eller at kanten kunne nive ind mod bindselsstængerne.

WAGNER DOMINO

Beskrivelse

Bindselsstængerne var udført af profilbukket fladstål med udstan­sede øjer og pulverlakeret overflade (påbrændt).

Nakkelåsen var fra Asbro (be­skrevet under Asbros bindsler). Dog blev der anvendt en ældre model med mindre anlægsflade og uden farvekoder. I dag forhandles den nye model Asbro.

Vurdering

Bindslerne havde en god størrelsesfordeling og fastholdt dyrene godt.

Lakken var holdbar og gav bindslet en glat overflade.

Nakkelåsen passede godt sammen med dette bindsel.

Trykninger på soens nakke vil formodentlig blive reduceret ved anvendelse af den nye model Asbro, da denne har en større anlægsflade end den tidligere model.

SAMLET VURDERING AF BINDSLERNE

Vurderingen af bindslerne blev foretaget for at få de enkelte typer karakteriseret ud fra funktions- og brugsmæssige krav til udformning, anvendelse og holdbarhed.

Vurdering af de enkelte bindsler blev foretaget af såvel besæt­ningsejere som medarbejdere fra Den rullende Afprøvning.

Vurderin­gen af egenskaber er i nedenstående tabel omsat til en karakter­skala fra 1 til 5, hvor 5 er bedste karakter.

Karaktererne skal vurderes indenfor hver gruppe. Betydningen af de enkelte parametre er forskellig, og derfor er en sammenlægning af karaktererne for det enkelte fabrikat uden værdi.

Fabrikat	Udformning	Anvendelse	Holdbarhed
Asbro	4	4	4
Egebjerg	4	3	3
Fænø	3	3	4
Jyden, type I	3	3	5
Ryom	4	4	3
Vendelbo *)	3	3	2
Voervadsbro	4	4	4
Wagner Domino	4	5	5

5 = meget god, 4 = god, 3 = middel, 2 = dårlig, 1 = uacceptabel

*) gammel model

Udformning

Ved udformningen blev der lagt særlig vægt på, at bindslet kunne fast­holde søer, gylte og sopolte, uden at der opstod sår, tryknin­ger eller rødme. En lav karakter kan således være udtryk for enten ringe evne til at fastholde soen eller høj grad af gener.

Anvendelse

Anvendelse var udtryk for, om bindslet var nemt at betjene ved påsætning og aftagning. Desuden blev det tillagt betydning, i hvilket omfang ombytning og regulering af bindelsstørrelsen var nødvendig i opbindingsperioden.

Holdbarhed

Holdbarheden blev vurderet ud fra, om bindslerne i afprøvnings­perioden (8 måneder) viste tegn på ændringer, der havde væsentlig be­tydning for den fortsatte anvendelse af bindslerne. Ændringer som deformering af bindselsstænger eller brud på øjer, sammensvejs­ninger og bindselsoverflade blev tillagt særlig betydning.

DISKUSSION/KONKLUSION

Alle de afprøvede bindsler kunne anvendes, uden at det medførte alvorlige gener for dyrene, men den indsats, der var nødvendig for at justere de forskellige fabrikater optimalt, var meget for­skellig. I flere tilfælde ville optimal anvendelse have krævet, at brugeren ændrede på bindslets konstruktion ved f.eks. opkort­ning/forlængelse af samlekæden eller anskaffelse af andre nakke­låse.

Afprøvningen viste, at gener fra bindslerne var større i starten end senere. Dette skyldtes, at søerne skulle vænne sig til nye bindselsfabri­kater, og at finishen, speci­elt på nakkelåsene, ikke altid var god. Der kunne være grater og skarpe kanter, som først skulle slides væk eller opdages af land­manden, så delen kunne kasseres/re­pareres. Opstartproblemerne skyldtes også, at afprøv­nings­værterne skulle vænne sig til brugen af 4-5 forskellige bind­sels­fabrikater.

De fleste af de registrerede sår forekom på dyrenes nakke, selv om bindslerne sad tilpas løse. Oftest skyldtes generne, at nakke­låsen kunne skrabe mod nakken eller klemme ind mod bindselsstæn­ger­ne, men generne skyldtes også, at bindslets vægt ofte hvilede for meget på nakkelåsen alene.

Det optimale er, at bindselsfabrikanterne fremstiller bin­dsler, der kan anvendes uden konstruktionsændringer. Men da det er små margi­naler­, der afgør, om et bindsel sidder rigtigt, kan det være nød­vendigt, at landmanden tilpasser bindslerne til sin besætning, f.eks. ved opbinding af sopolte. Der er dog gode muligheder for at finde et fabrikat, der dækker de specielle behov. Det anbe­fales at prøve flere fabrikater for at finde de bindsler, der egner sig bedst til den på­gældende besætning.

Landmanden bør være ekstra opmærksom på finish og funktion i den første tid efter anskaffelse af nye bindsler, og produkterne bør være fri for grater og lignende.

Landmanden kan ikke gøre ret meget for at undgå sår og afskrab­ninger på soens nakke, der skyldes bindslets udformning. Det er derfor vigtigt, at fabrikanterne sørger for, at bindsel og nakkelås passer sammen på en måde, så disse skader elimineres.

Bindslerne bør laves så solide, at de ikke kan rettes ud af dyrenes belastning, da det ændrer bindslernes evne til at fastholde dyrene og dermed vanskeliggør korrekt anvendelse.

Der var ikke noget, der under afprøvningen talte for, at plastbe­lægning var bedre end lakeret overflade med hensyn til gener for dyrene, tværtimod kunne plastbe­lægningen flosse op. Lakken blev slidt af på udsatte steder, men det gav ikke anledning til gener for dyrene.

Generelt øges generne for dyrene, hvis inventarkæden ikke er så lang, at dyrene kan løfte hovedet frit.

Man kan opnå en lempeligere overgang for f.eks. polte, der skal opbindes for første gang, ved at lade dem bære et bindsel, mens de går løse.

APPENDIX

Tekniske data på de afprøvede bindsler (firmaoplysninger)
	Asbro	Ege- bjerg	Fænø	Jyden I/II	Ryom rød+ blå/sort	Vendel- bo	Voer-vadsbro	Wagner Domino
Bindelsstænger
Stålrør, ø mm	25	20	20	20	20	19	20	(fladstål)
Godstykkelse, mm	2,0	2,0	2,0	2,0	1,5/2,0	1,5	2,0	4,0
Øjer nederst på stænger, ø mm	30	18	18	26	18	18	18	25
Belægning
Plast	-	hård	hård	-	hård	blød	hård	-
Lak	malet	-	-	påbrændt	-	-	-	påbrændt
Inventarkæde, cm	60	50	58	58/60	50/60	50	47	58

Bemærk gennemførte/kommende ændringer:
Jyden II: Vendel­bo: Center­Gros: As­bro: Egebjerg:	Inventarkæde er øget til 75 cm. Dimensioner er øget på bindselsstænger. Ryom, rød + blå, godstykkelse øges til 2 mm. Bindselsstænger, blå/sort er forlænget henholdsvis 1 og 2 cm. Belægningen ændres til pulverlakering; rørdimen­sionen øges til ø 25 mm og nederste øje bliver ø 30 mm.

Størrelse på nakkelåse, mm
Str.	Asbro	Ryom	Voervads- bro	Jyden
Lille Mellem Stor	75 100 125	75 90 120	75 90 120	- 85 -
